Arduino Uno R3 CH340

€7.95

Product Informatie

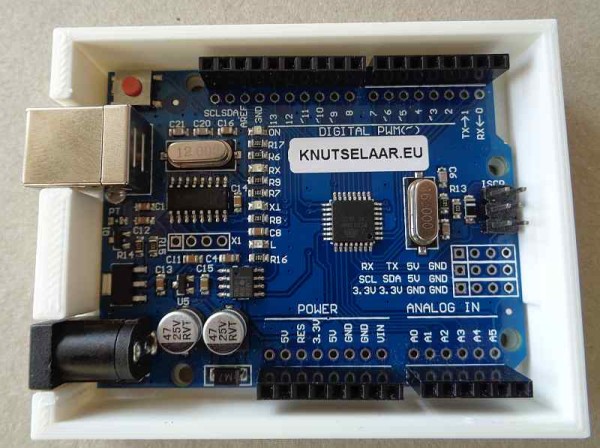

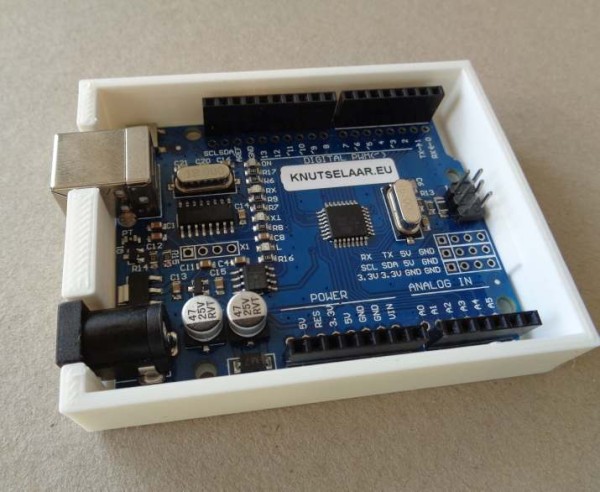

Arduino Uno R3 (compatibel) ontwikkel bordje gebaseerd op de Atmega328P

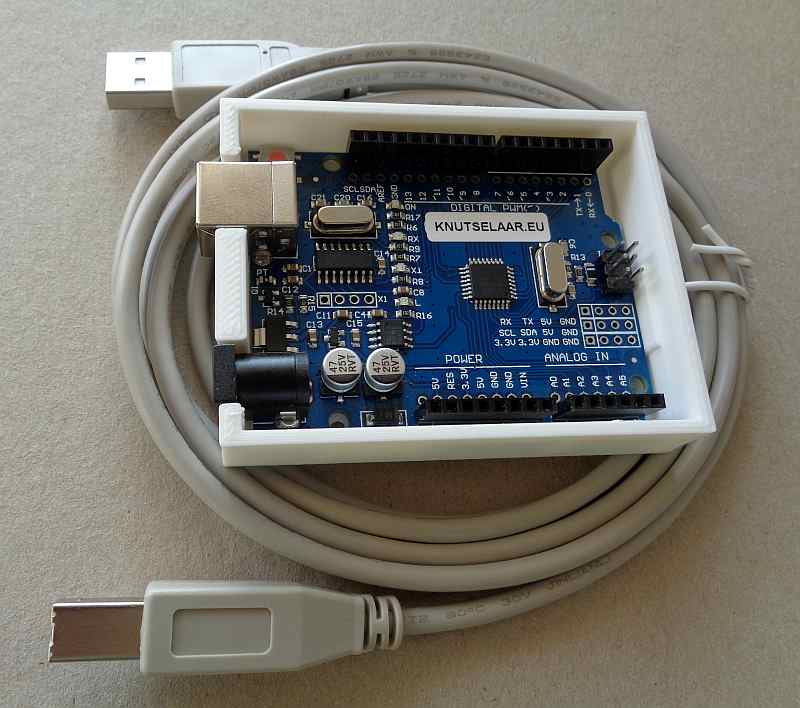

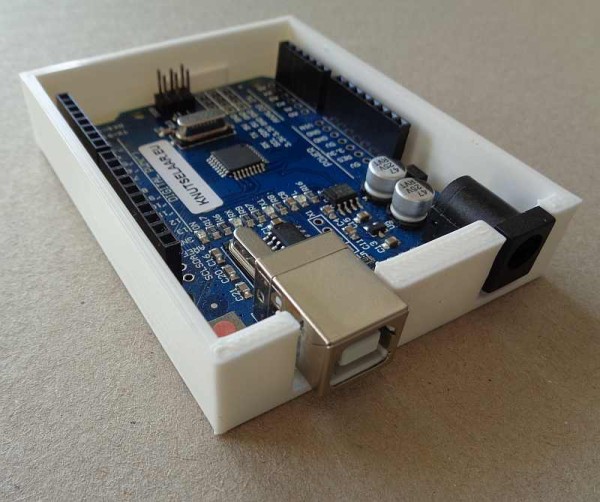

Bordje wordt geleverd inclusief USB A-B kabel en wit 3D geprint kastje (bodem) ter bescherming.

Zie voor meer info: http://nl.wikipedia.org/wiki/Arduino_(computerplatform)

En http://www.knutselaar.eu/WP/links/ (veel nieuwe links voor het Arduino platform toegevoegd)

Dit is een Chinese versie van de Arduino Uno R3

Het verschil zit in het chipje dat de seriële poort communicatie verzorgd.

Bij het origineel is dit een Atmega16U2 geprogrammeerd als USB naar serieel converter.

Bij dit board wordt een CH340 gebruikt als USB naar serieel converter.

Windows driver voor de CH340: http://knutselaar.eu/Download/CH341SER.zip

Voor Windows10 zou geen driver installatie nodig moeten zijn.

Voordat de Arduino op de USB poort aangesloten wordt, de driver ( SETUP in de CH341SER directory uitvoeren) installeren.

Daarna zal Windows de CH340 chip herkennen en een com poort aanmaken.

Meerdere drivers voor de CH340 zijn te vinden bij de fabrikant: http://www.wch.cn/download/CH341SER_EXE.html

Op de DC (5mm/2.1mm) ingang van het bordje kan een extern power supply aangesloten worden.

Achter deze power connector zit een AMS1117 5V spanning stabilisator.

Hier kan maximaal 15V en minimaal 7 V op aangesloten worden.

Houd ook rekening met de warmte dissipatie bij hogere voltages.

De maximale stroom van 0.8A zal bij hogere spanningen niet haalbaar zijn.

Zie AMS1117 datasheet: http://www.advanced-monolithic.com/pdf/ds1117.pdf



Product Code: 7300-A-R3-CH340-B
