28PIC Breadboard

Kleine uitgave van het 28PIC Moederbord zonder TL431 en Buzzer maar met FTDI USB chip en power pinnen voor op Breadboard spanningsrails.

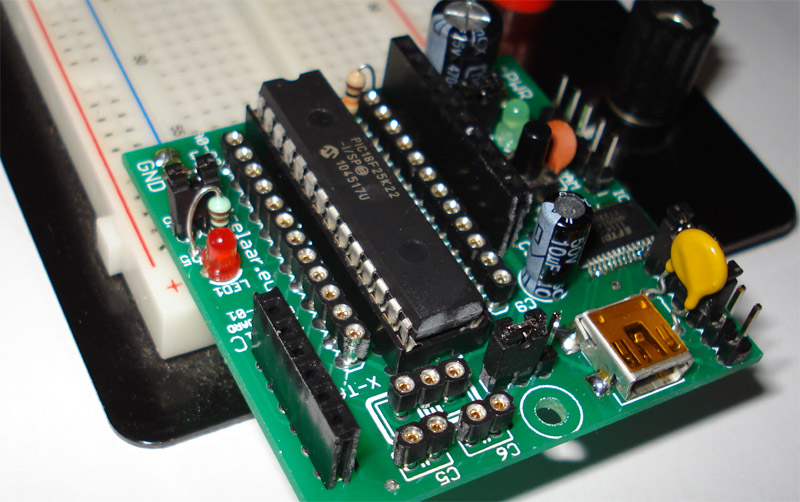

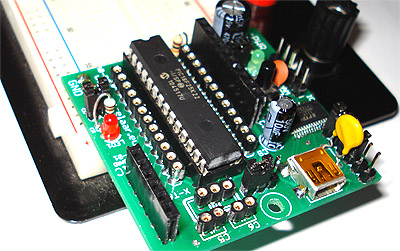

28PIC basis print voor Breadboard als kit met de 18F25K22 en FT232RLGeschikt voor Breadboard spanningsrail afstand van 3,8cm (SYB-120/130) of 4,2cm (MB-102).
Alle I/O pinnen van de PIC Microcontroller, behalve pin 1, zijn uitgevoerd naar de gedraaide female pinheaders.
Vanuit deze pinheaders kunnen met behulp van Breadboard Jumper Wires verbindingen gemaakt worden naar het Breadboard.

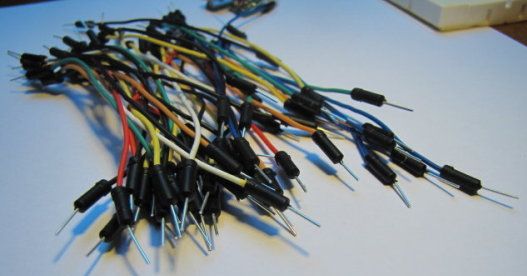

Breadboard Jumper Wires
De voedingsspanning voor het printje wordt het gemakkelijkst verzorgd via de USB aansluiting.Via Q1 wordt dan de 5V USB spanning met enige vertraging doorgeschakeld naar de schakeling. (hierdoor is een voedings Elco groter dan de normale 22uF voor USB mogelijk) Ook biedt het bordje de mogelijkheid voor 3.3V Micro controllers (18F25K20) d.m.v een 3.3V spanning regulator (1117) op de onderkant. Wanneer geen gebruik gemaakt wordt van USB kan de voedingsspanning op pin 5(+) en pin 6 (-) van de FTDI connector of direct op de breadboard spanningsrails aangesloten worden.

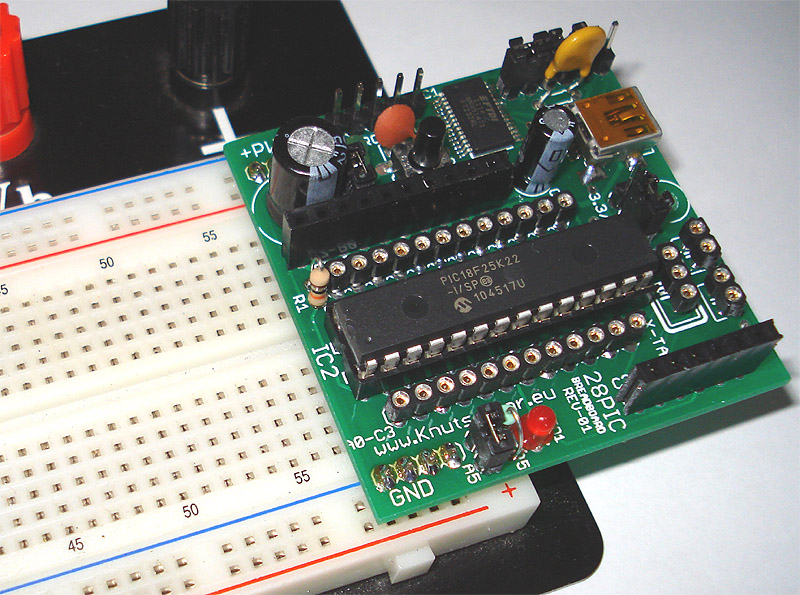

28PIC basis print voor Breadboard als kit met de 18F25K22 en FT232RL

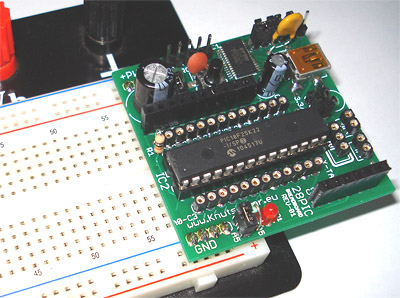

Het eventuele klok kristal met bijbehorende 22pF (C5 en C6) condensatortjes kunnen worden geplaatst in de gedraaide female pinheaders onderaan op het plaatje hiernaast. Bij gebruik van interne klok oscillator zijn I/O pin A6 en A7 vrij te gebruiken.

28PIC Breadboard kit (printje met onderdelen (zonder 18F25K22) als hierboven) bestellen

28PIC Breadboard kit + (printje met onderdelen (inclusief 18F25K22) als hierboven + SYB130 breadboard + 65 Jumper kabeltjes) bestellen

28PIC Breadboard Schema en Layout
