40PIC-ZIF

Te gebruiken als programmeer socket in combinatie met de Pickit2 of Pickit3 programmers via de ICP aansluiting.
Tevens ontwikkel bord voor de 28 en 40 pin compatibele PIC’s.

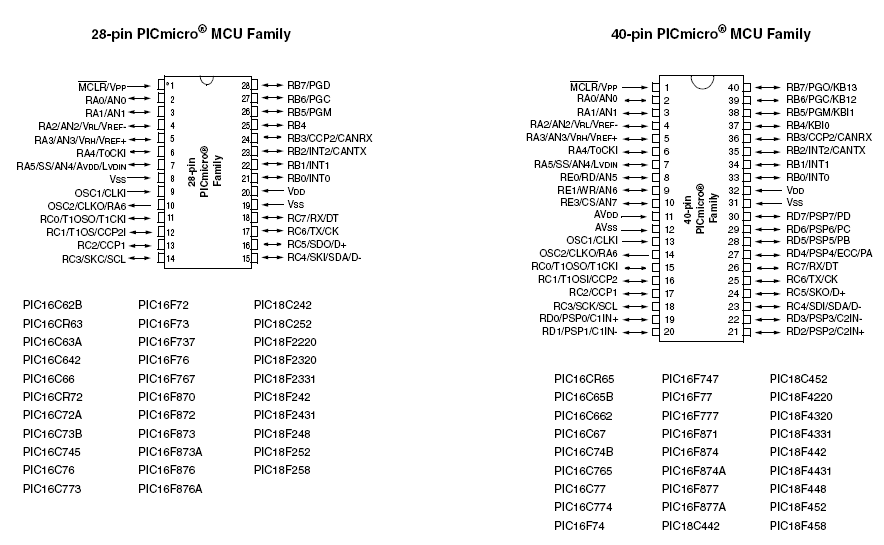

Lijstje is wat oud, veel nieuwere PIC’s zoals 18F25K20 en 18F25K22 voldoen ook.

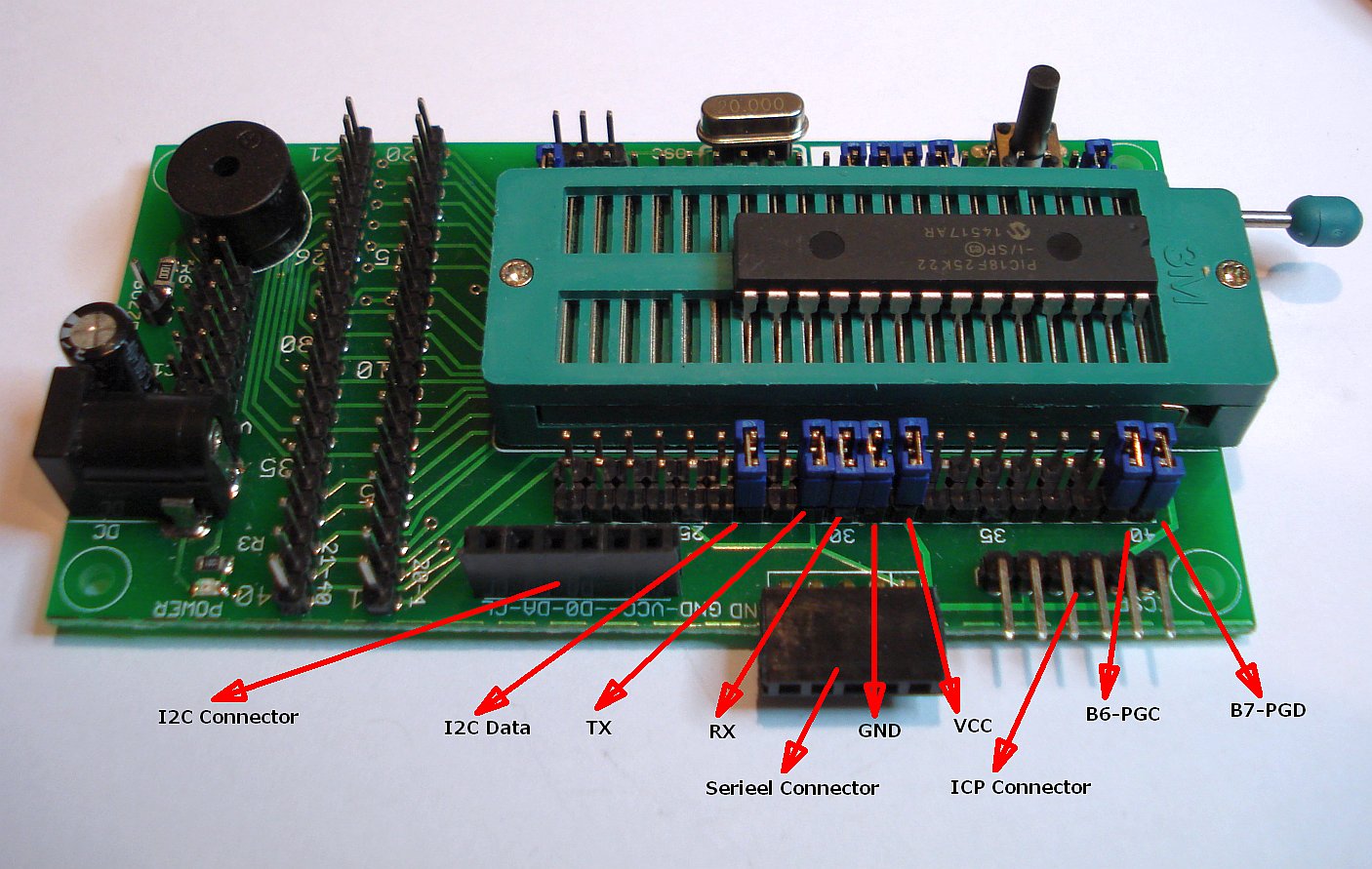

Het bordje bevat connectoren voor I2C en seriƫle aansluiting gelijk als de 28PIC en 40PIC moederbordjes van Knutselaar.
Het bordje is voorzien van een 5,5mm power connector voor VCC , een (reset) knop, een passive Buzzer en mogelijkheid tot plaatsen van een kristal.

Op 40 pins ZIF socket gebaseerd PIC ontwikkelbord.

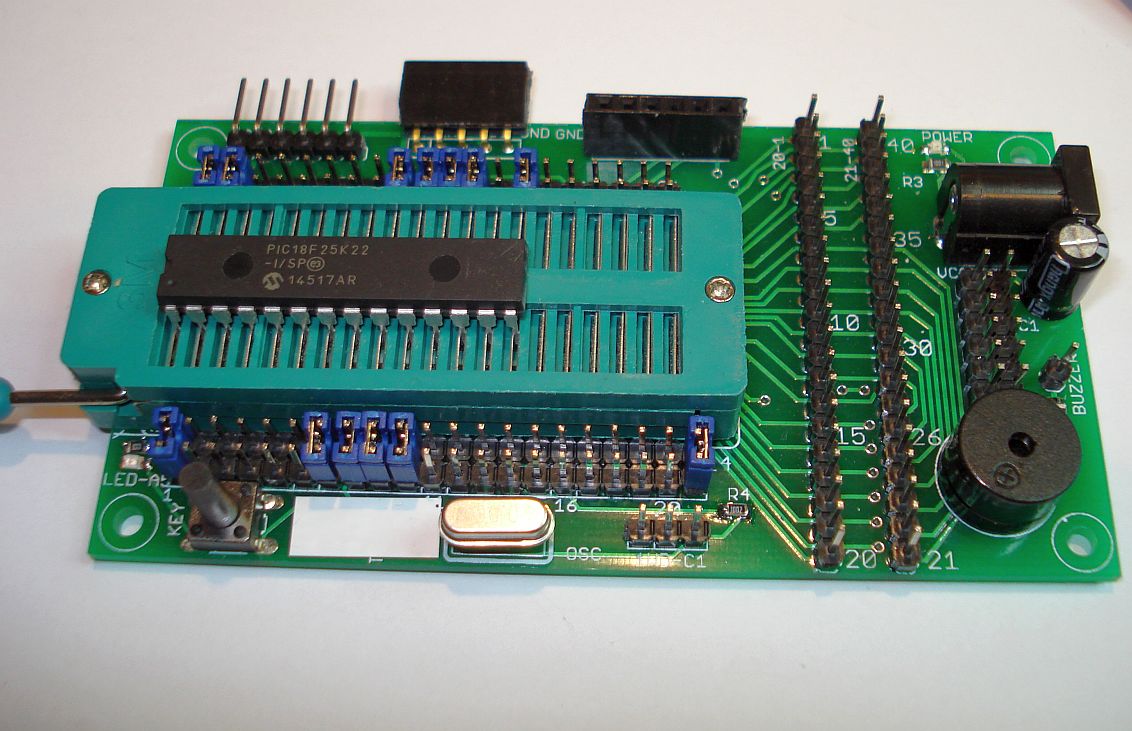

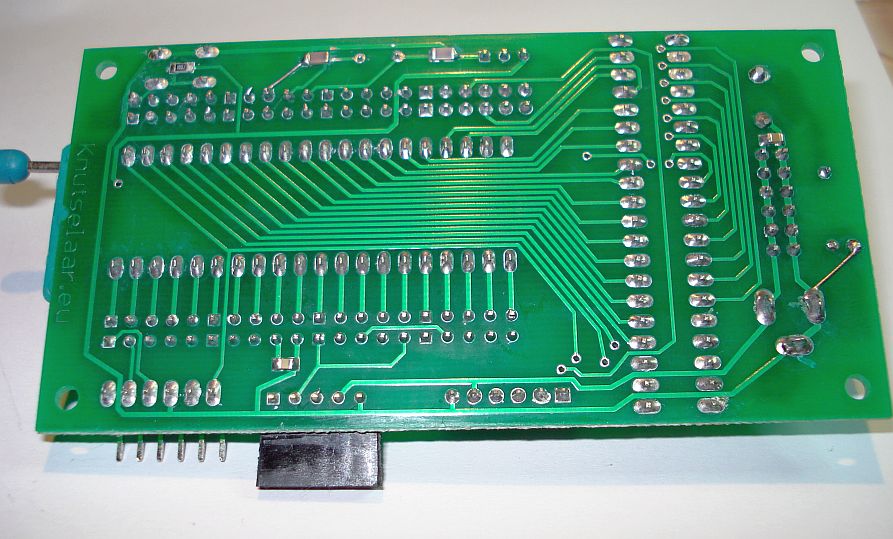

40PIC-ZIF: 10 x 5,2 cm ZIF socket PIC ontwikkel bord.

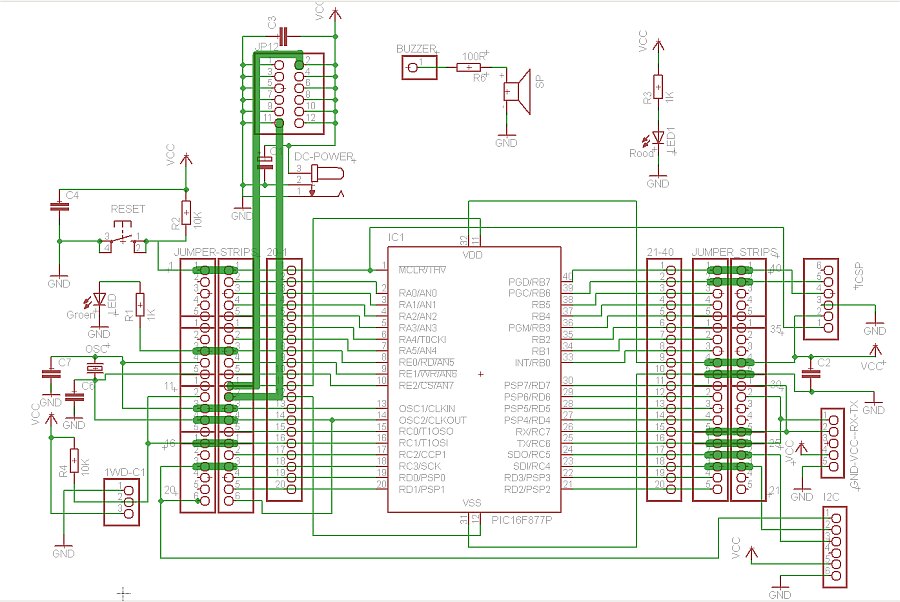

Schema voor 40 pins gebruik:

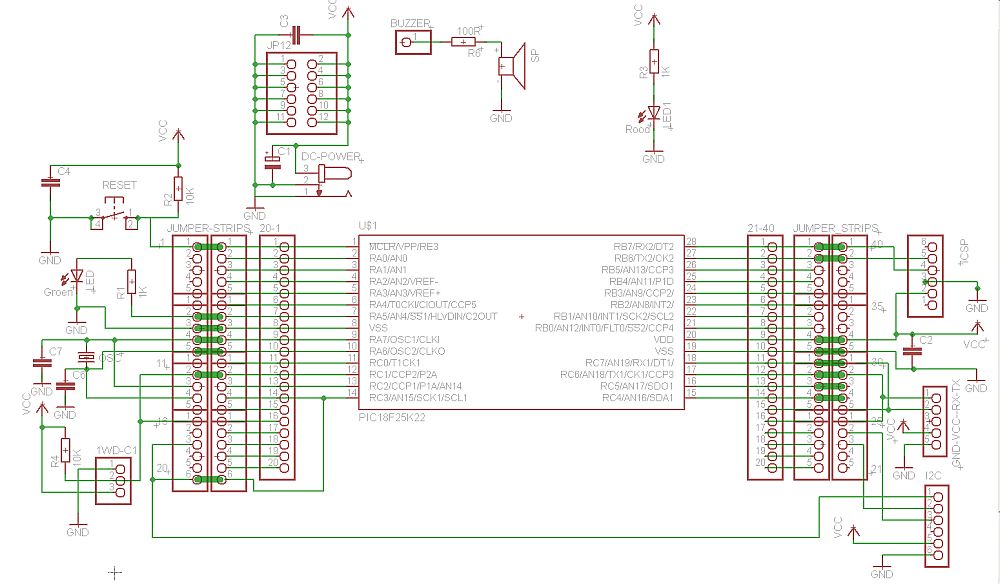

Schema voor 28 pins gebruik:

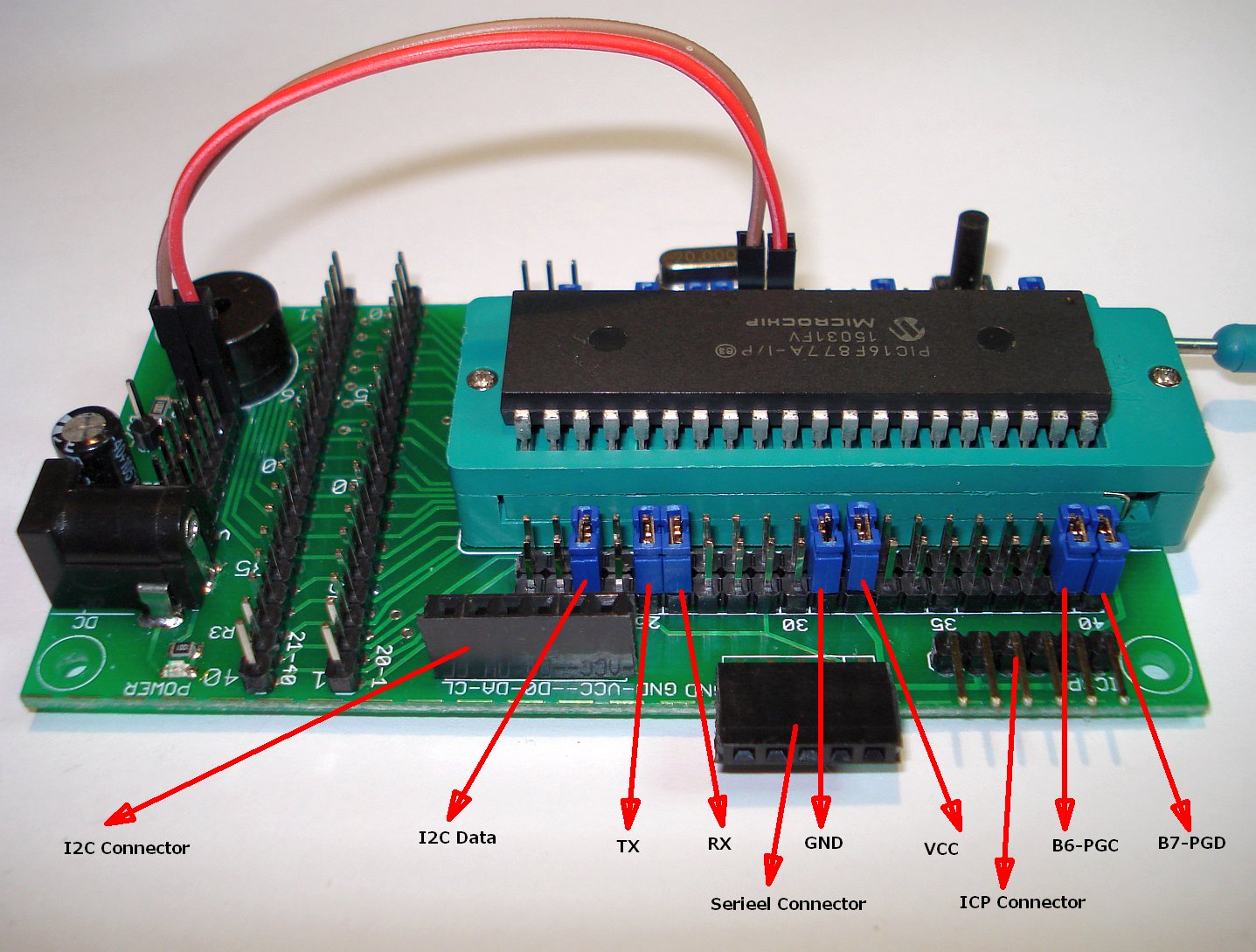

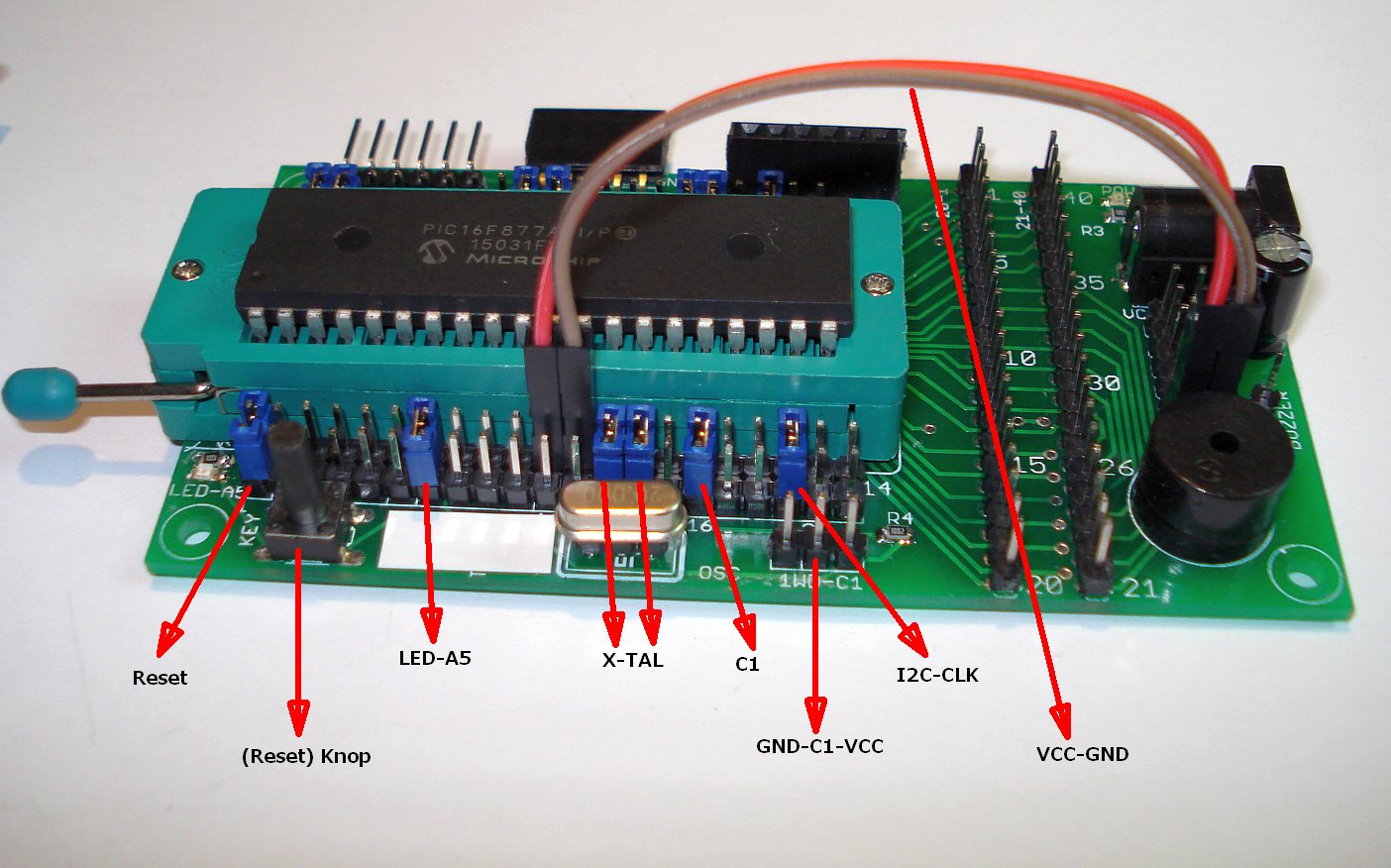

Jumper settings voor 40 pins gebruik:

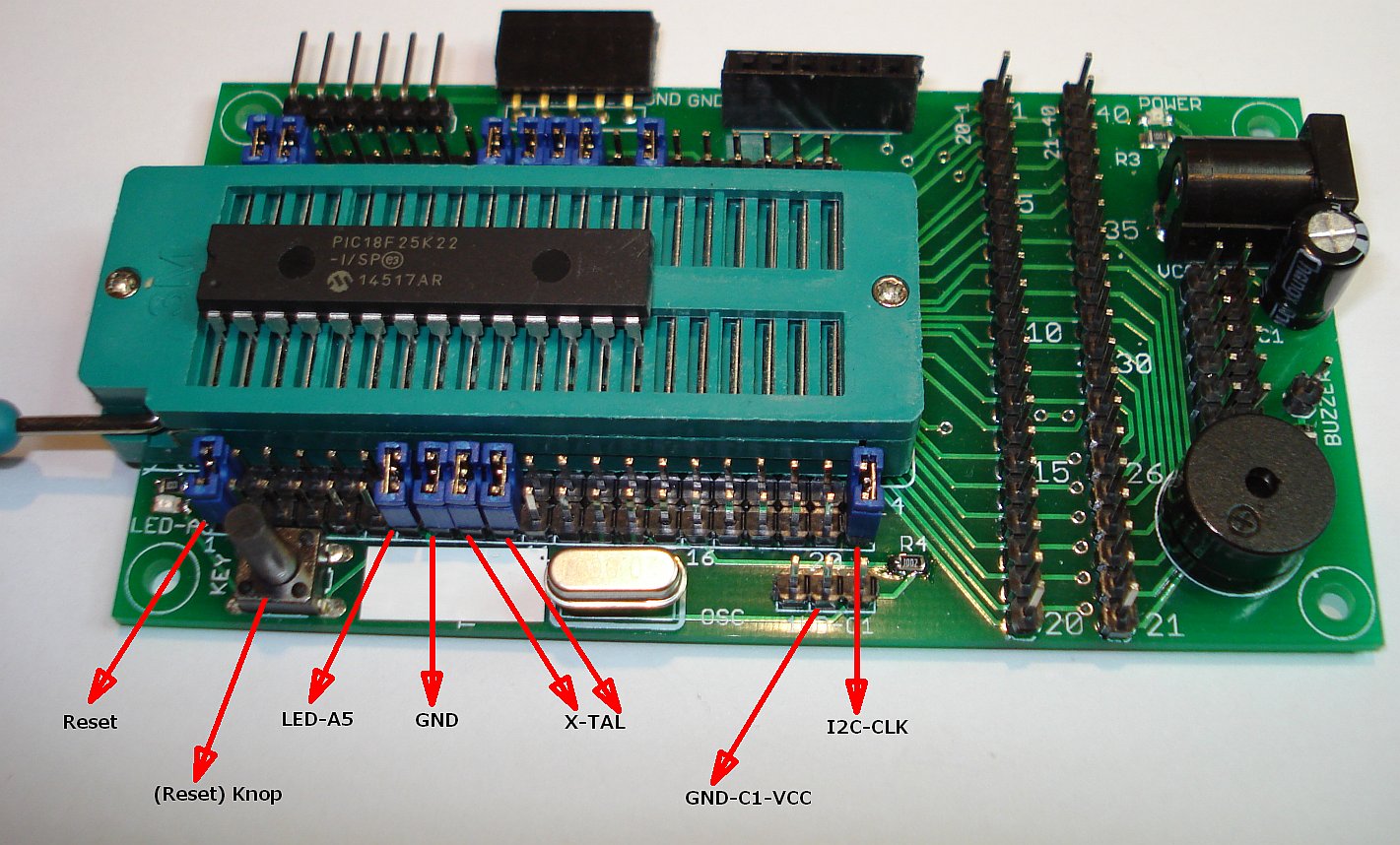

Jumper settings voor 28 pins gebruik:








































Bestellen Kompleet of Bouwpakket
