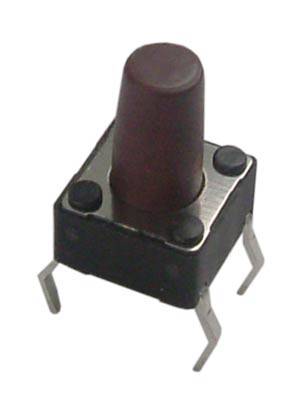

De printjes zijn bedoeld voor de 6mm tact switch zoals deze, nu ook te koop bij Knutselaar.eu. De schakelaartjes staan 1cm uit elkaar.

Het 4 knops printje is op verschillende manieren aan te sluiten.

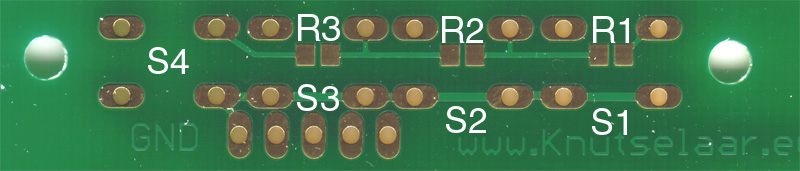

Behalve de 4 schakelaartjes zijn er ook 3 SMD weerstandjes op te plaatsen.

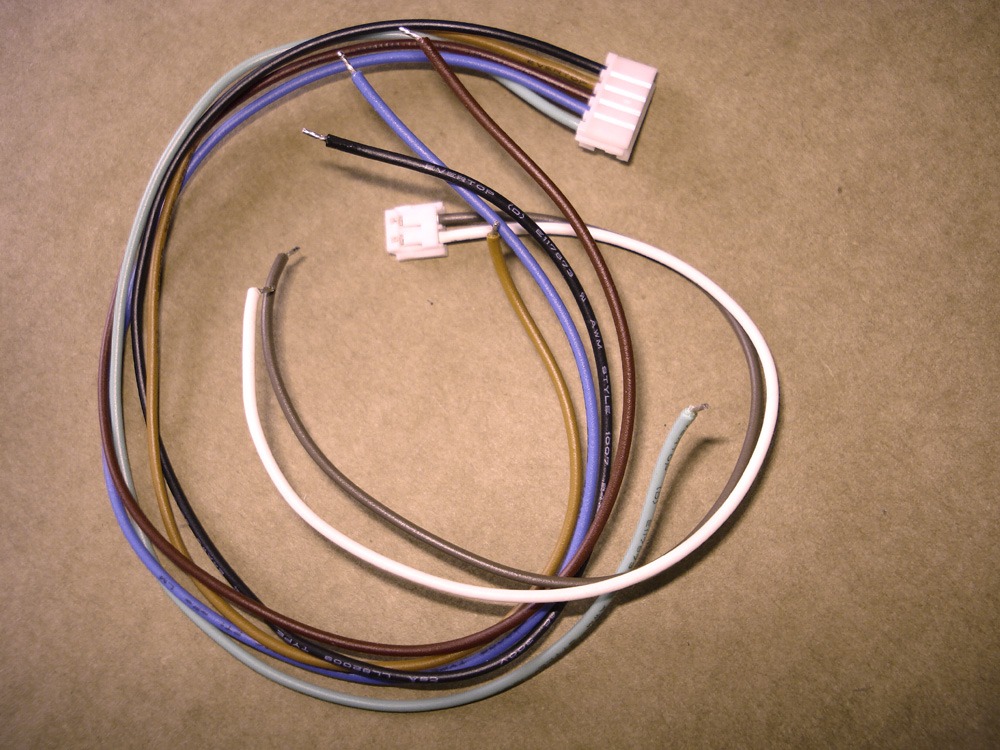

Zie ook de 5 Polige en 2 Polige kabelsetjes die hier mooi bij passen. Te bestellen in de winkel

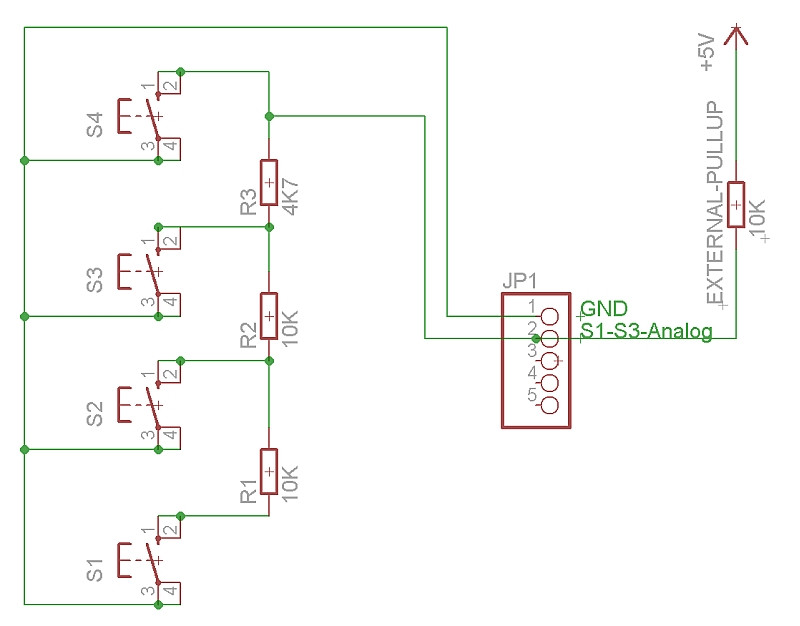

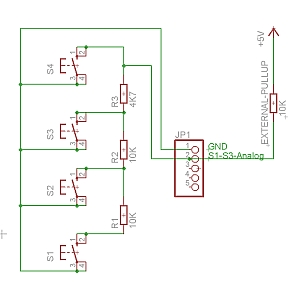

2 draads versie
R1, R2 en R3 kunnen dienen als spannings deler zodat het hele printje op 1 analoge ingang geplaatst kan worden.

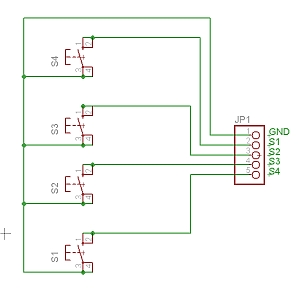

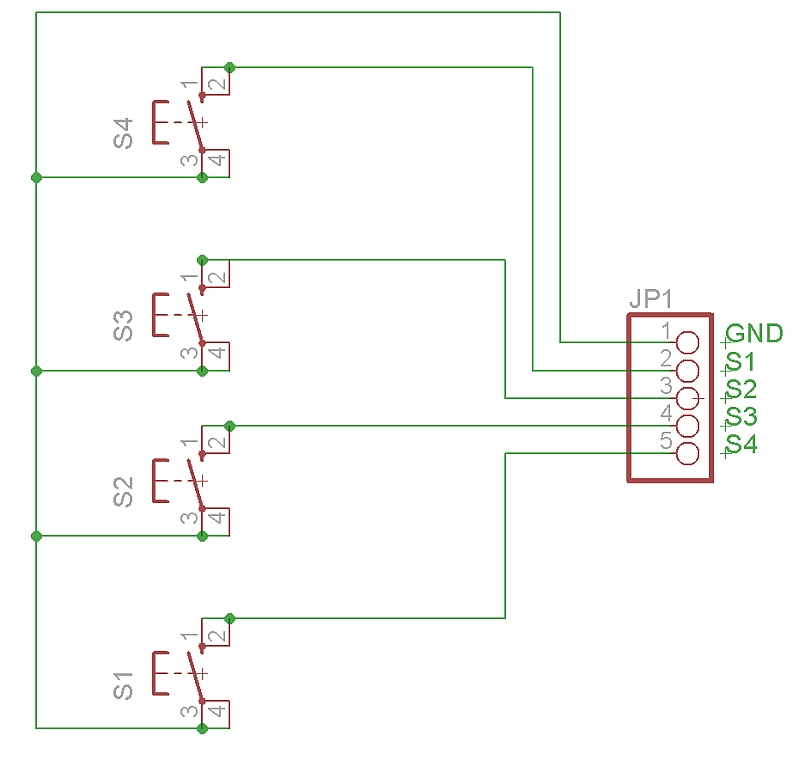

5 draads versie.
