Pin Diagram

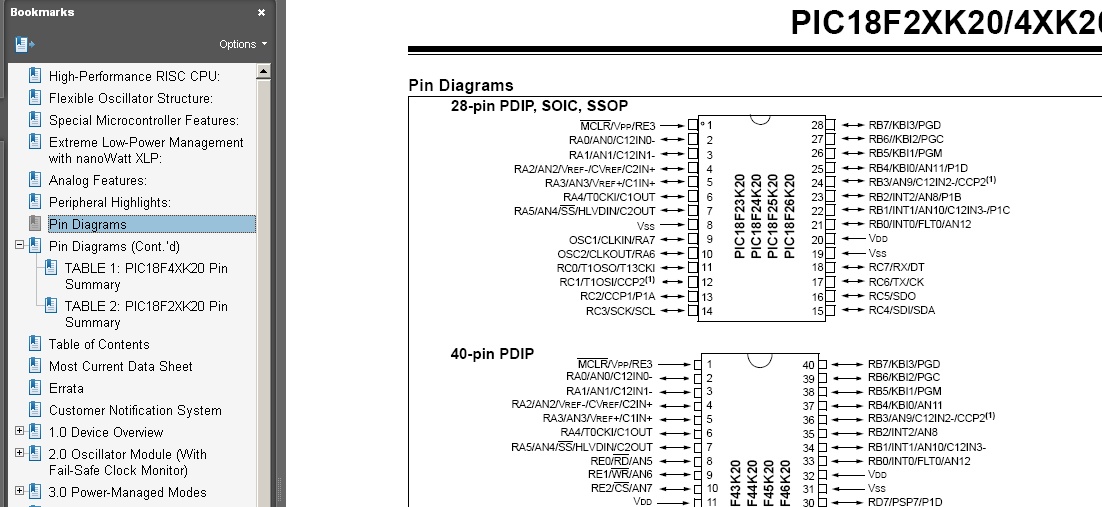

Bovenstaand plaatje laat de aansluitingen zien. Vaak zijn binnen een datasheet meerdere types opgenomen. Het betreft dan uitvoeringen die gelijk zijn maar b.v. alleen meer of minder geheugen hebben, en/of meer of minder aansluit pennen.

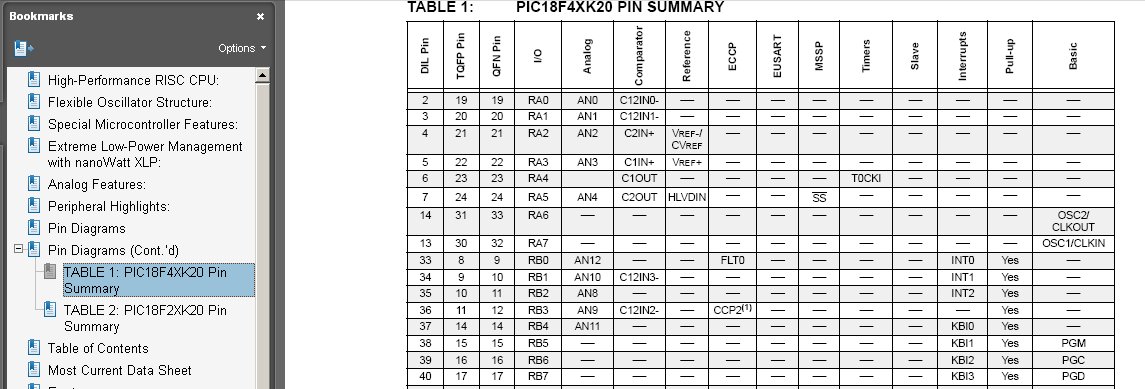

Aansluitend op de Pin Diagram pagina’s volgen nog een aantal pagina’s in tabel vorm met pin informatie.

Voor de echte beginners: VSS is ground (massa voeding), VDD is + voeding (dit kan 3,3V of 5V zijn of eventueel nog lager afhankelijk van wat de PIC aan kan)
