SMD Solderen

Op internet deze nederlandstalige SMD soldeer handleiding gevonden.
Hier het engelstalige orgineel .

Deze handleiding beschrijft hoe je met minimale middelen goed SMD kunt solderen. Persoonlijk werk ik ook op deze manier.
Ik wil er echter een paar kanttekeningen bijzetten.

Op pagina 5 en 11 wordt vermeld dat er geen werkhouder gebruikt moet worden.
Ze bedoelen hier waarschijnlijk de wat hogere printplaathouders (zoals hier rechts) die worden gebruikt voor bestukken van normale printen.

Aoyue-328

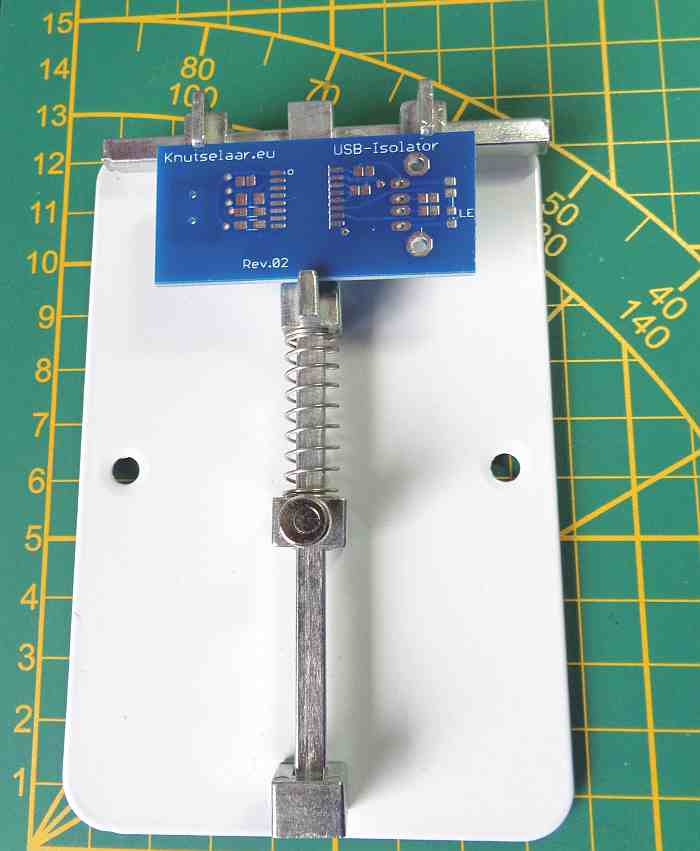

Een werkhouder als hier links is goed te gebruiken voor SMD solderen en niet te duur (max 20 Euro).
Deze werkhouder is laag genoeg, en wat betreft vormgeving geschikt om met je handen op te steunen.
SMD solderen op los liggende printjes vind ik niet zo handig, zeker niet als er op beide zijden componenten gesoldeerd worden, en het geheel begint te wiebelen.

Een alternatief is het gebruik van een stukje rondgevouwen schilders tape om het printplaatje aan je werkbank vast te plakken.

Voor de soldeerbout wordt genoemd dat een ronde stift minder geschikt is.
Hoewel een iets platte stift waarschijnlijk iets beter is, vind ik een ronde 0,8 mm stift prima werken.
Voor wat betreft de temperatuur vind ik 310 graden wat laag, zelf werk ik met 350 graden. Je kunt dan wat sneller werken.

Voor de loeplamp (blz. 4) gebruik ik een 12cm 3-dioptrie lens en 22W ringverlichting . Betaal hier echter niet meer als 70 Euro voor.
De duurdere zijn meer voor professioneel gebruik (stabiliteit en continu gebruik)
12cm heeft het voordeel dat je er met beide ogen doorkijkt en dus goed de afstand kunt zien.
In de winkel van Knutselaar.eu is nu een mooie 15cm LED loeplamp te koop.

Een handig hulpmiddel voor herkenning van deze kleine onderdeeltjes ( vaak geen begrijpbare (of helemaal geen) codering) is een Komponent tester . (transistor, fet, diode, condensator, weerstand en spoel)
Hiermee kun je snel zien wat het is, en hoe de aansluitingen zitten.

Soldeer Flux       Isopropanol       SMD onderdelen
