PICKit2 zelfbouw programmer

PICkit-2 is een programmer om Microchip PIC Microcontrollers mee te programmeren..

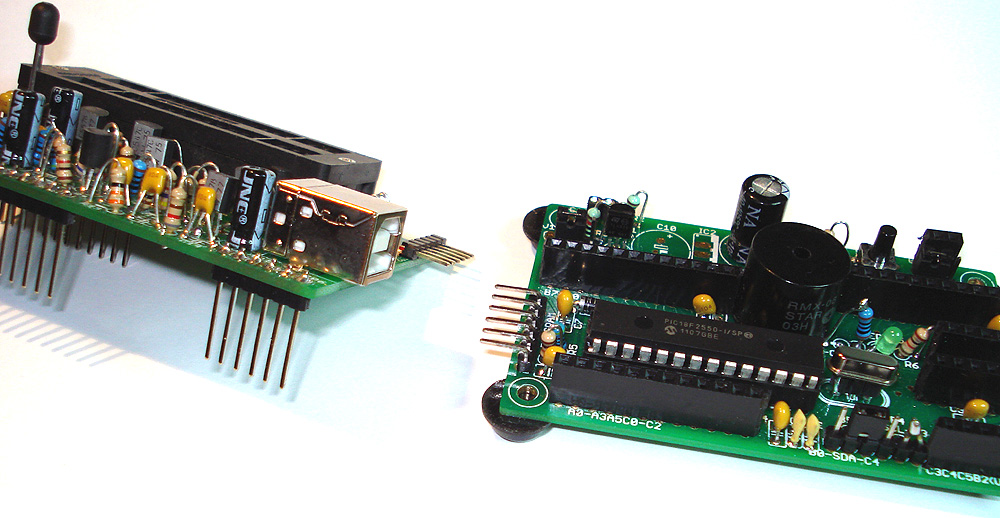

PICkit-2 Kloon: 5 x 8 cm opzet board op het 28PIC Moederbordje

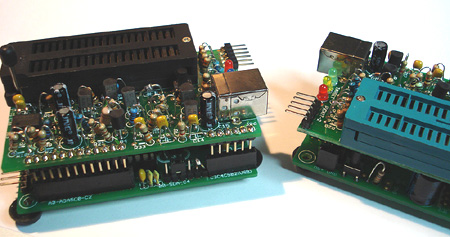

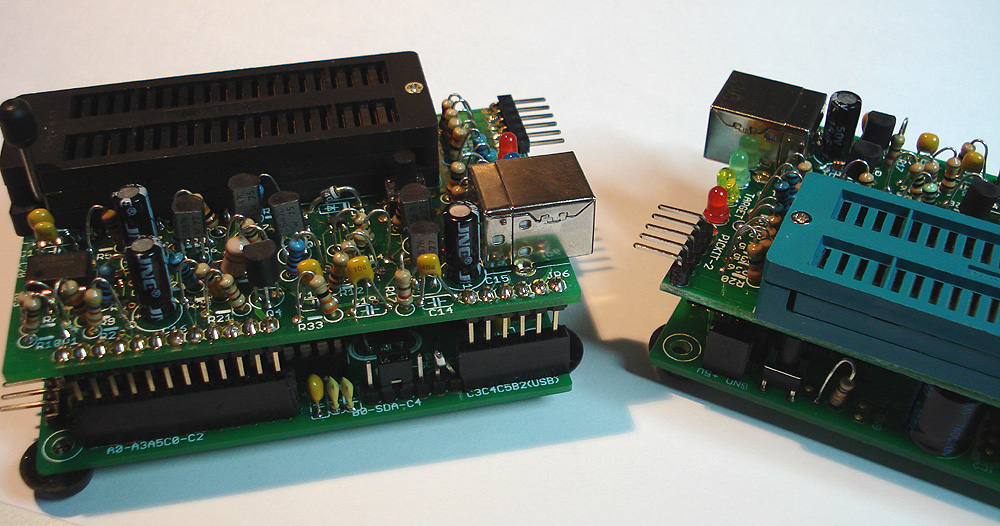

2x PICkit2 Kloon compleet















Bovenstaand plaatje toont de PICkit-2 zelfbouw kloon. (2x)
Het betreft een 28PIC moederbordje uitgerust met female headers met daarop een bordje met de rest van de elektronica die nodig is om er de PICkit-2 programmer van te maken.
De verbindingen tussen de twee bordjes worden gemaakt d.m.v. lange pinheaders.
Tevens bevat het bord een 40 pins zif-socket die op de originele PICkit-2 niet aanwezig is. Met deze 40 Pins zif-socket kunnen zowel 28 als 40 pins PIC worden geprogrammeerd zolang deze MCLR op pin 1, voeding op pin 19,20 respectievelijk 31,32, en de PGC, PGD op 27,28 respectievelijk 39,40 hebben.
Deze kloon is precies van het originele Microchip schema nagebouwd met uitzondering van de AUX aansluiting (pin 6) en het geheugen om de PICkit-2 stand alone te kunnen gebruiken.
Het programmeren van 3,3V PIC’s (en andere spanningen) is dus net als bij het origineel mogelijk.

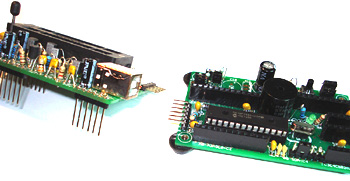

PICkit-2 Kloon: 5 x 8 cm opzet board en het 28PIC Moederbordje gescheiden.

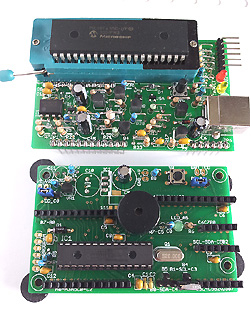

PICkit2 Kloon (onder en boven helft)Bij gebruik van het 28PIC bordje als PICkit2 kloon dient rekening gehouden te worden dat het speakertje niet op pin C5 aangesloten mag worden (wordt gebruikt voor USB), tevens moet C11 verwijdert worden omdat pin A3 door PICkit-2 als uitgang gebruikt wordt.
PICkit2 Kloon (onder en boven helft)(C11 dient normaal om de referentie spanning voor A/D converter (vref+) op pin A3 stabiel te houden)
Daar de PICkit-2 rechtstreeks vanuit USB gevoed wordt, mag de elco over de 5V (C9) niet te groot zijn, 47uF is een aanvaardbare waarde.

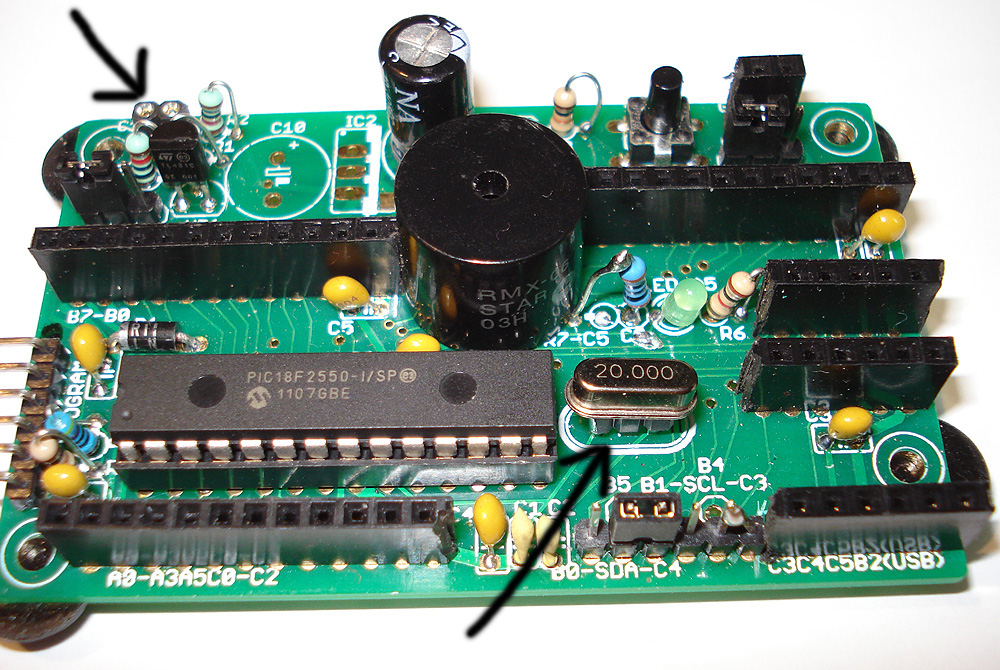

28PIC Moederbordje met PIC 18F2550 en 20Mhz kristal (PICkit 2)

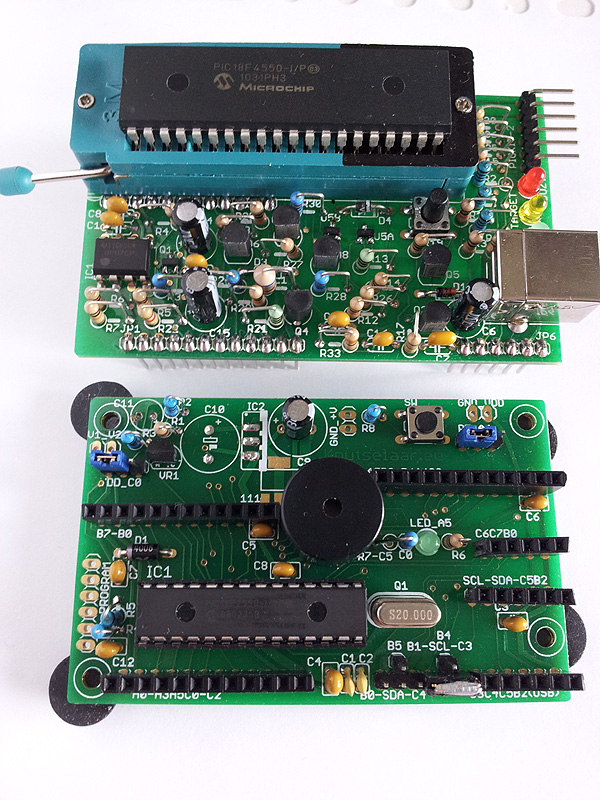

PICkit 2 Kloon (onder helft)

Dit bordje heeft voetjes voor het kristal en C11 om een en ander universeel te kunnen gebruiken.

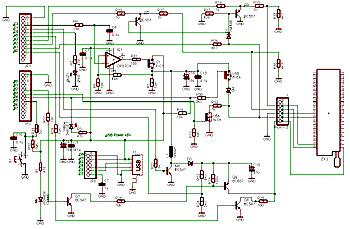

Schema PICkit-2 opzet board:

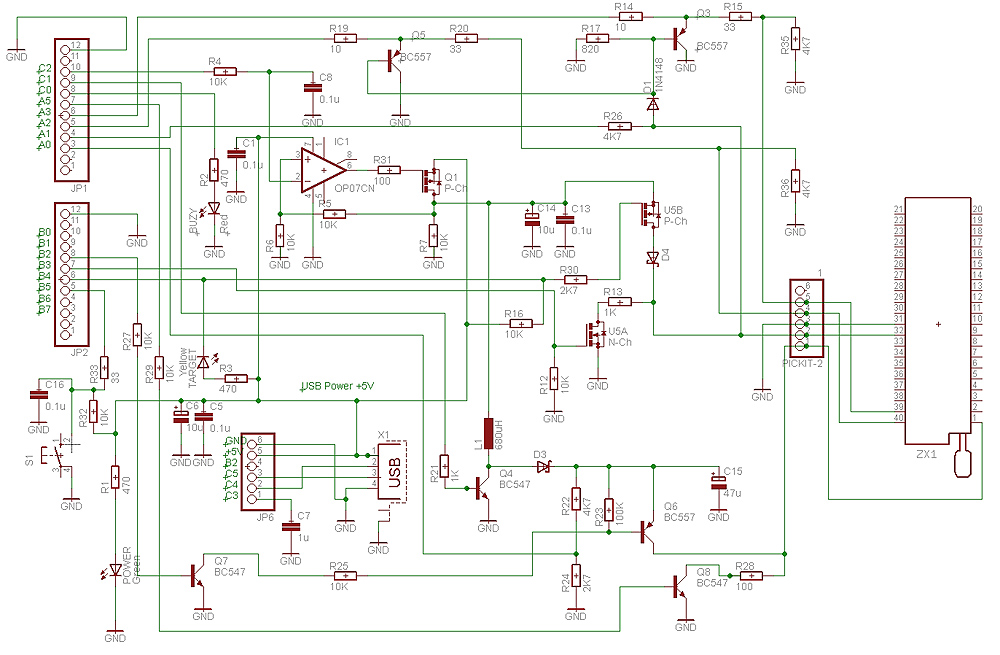

Schema PICkit-2 opzet board

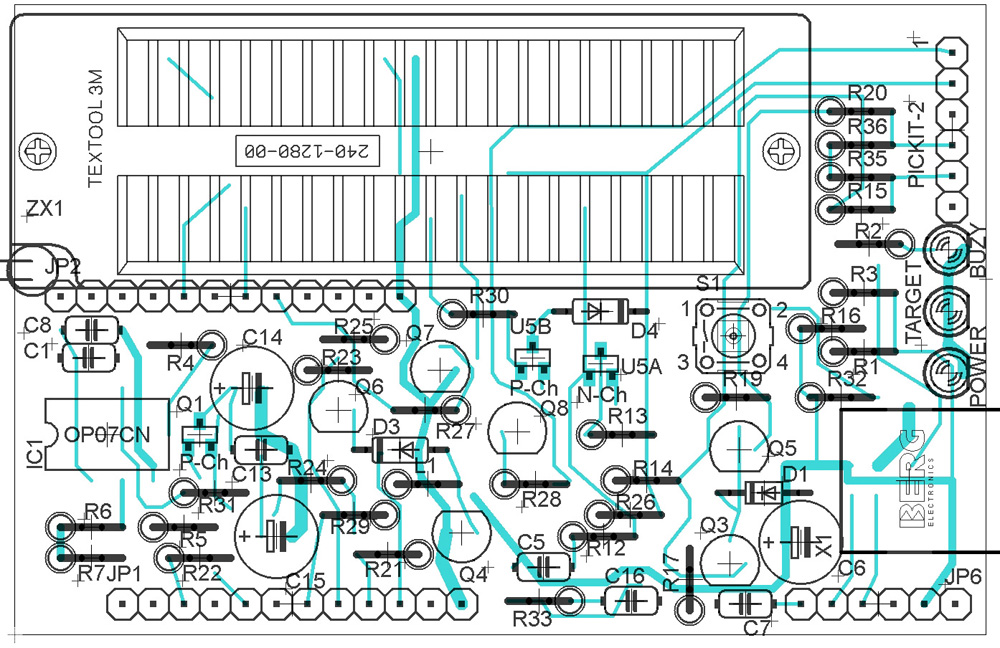

PICkit-2 kloon board layout:

Layout PICkit-2 opzet board











Target aansluiting.
Bill Of Material PDF.
Microchip Schematics PDF.
PICkit2 User Guide PDF.

Update 02-Okt-2014: De PICkit2 Install download pagina van Microchip is niet meer. Gebruik nu de Knutselaar download pagina: PICkit2 Device File update, hier staat alles in.
